Указанная печь угловая, типа «шведки», рассчитана на отопление трехкомнатной квартиры с кухней. Она предназначена для жилищ в северных районах. От варочной камеры отходит вытяжной канал для удаления неприятных кухонных запахов. Кладка в полкирпича. Вид печи спереди и особенности устройства дымооборотов в ней показаны на рис. 24 и 25.
Рис. 24. Отопительно-варочная печь угловая № 3, вид спереди
1 — дверка поддувальная; 2 — дверка топочная; 3 — варочная камера; 4 — задвижка вытяжного канала;
5 — задвижки летняя и зимняя; 6 — духовка

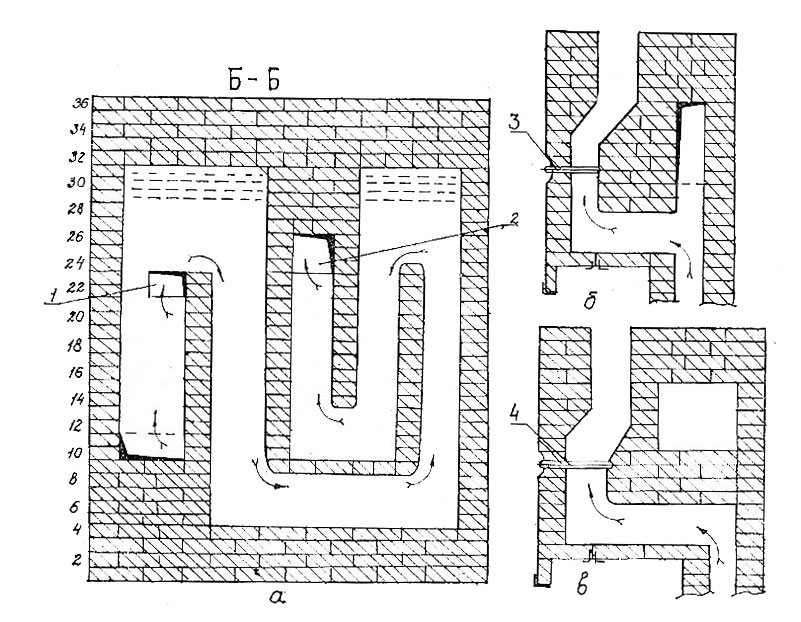

Рис. 25. Устройство дымооборотов в печи № 3
а — разрез по линии Б—Б; б — верхняя часть канала под летнкмб задвижку; в — верхняя часть канала под зимнюю задвижку;
1—канал под летнюю задвижку; 2— канал под зимнюю задвижку; 3 — летняя задвижка; 4 — зимняя задвижка
На готовом фундаменте по изоляции рубероидом кладут три ряда сплошной кирпичной кладки вперевязку по размерам, показанным на рис. 26.
1 - 3-й ряды сплошной кладки на рисунке не показаны.
4 - 5-м рядами выкладывается зольник с установкой поддувальной дверки.
6 — 7-м рядами поддувальная дверка перекрывается, на 7-м ряду укладываются колосники, устанавливается духовка и выкладывается первый горизонтальный канал (рис. 26, б).
Рис. 26. Кладка печи № 3 с 4-го по 12-й ряд
а — 4—5-й ряды; б — 6—7-й ряды; в — 8—11-й ряды; г—12-й ряд;
1—зольник; 2 — первый горизонтальный канал; 3 — духовка; 4 — колосники; 5 — первый жаровой канал;
6 — подсосный канал; 7 — опускной канал; 8 — топлитгик; 9 — плита
В 8 — 11-м рядах выкладывается из огнеупорного кирпича топливник, перекрываются топочная дверка и духовка, делается подсосный канал, ведущий в первый жаровой канал, а за духовкой опускной канал.
12-м рядом топливник перекрывается чугунной двухконфорочной плитой, горизонтальный канал также перекрывается с оставлением трех окон для дымооборотов.
13 - 15-м рядами выкладывается второй горизонтальный канал и варочная камера (рис. 27). Варочная камера выкладывается до 19-го ряда.
Рис. 27. Кладка печи № 3 с 13-го по 36-й ряд
а—13— 15-й ряды; б—16—19-й ряды; в —20,21-й ряды; г —22-й ряд; д —23—26-й ряды; е — 27—31-й ряды; ж —32—36-й ряды;
1 — второй горизонтальный канал; 2 — варочная камера; 3 — спаренные уголки или полосовая сталь;
4— вытяжной канал; 5 — перевалы; 6 — каналы под задвижки; 7 — летняя задвижка;
8 — вытяжная задвижка; 9 — зимняя задвижка
14-м рядом второй горизонтальный канал разделяется подвертком на два дымооборота.
На 19-м ряду над варочной камерой укладываются стальные полосы или спаренные уголки 50x50 мм. По ним кладется один ряд кирпича на ребро вокруг варочной камеры, затем вдоль середины камеры укладываются спаренные уголки (рис. 27, в).
22-м рядом варочная камера перекрывается одним рядом кирпича, оставляется окно для вытяжного канала, обогревательный щиток и все дымообороты кладутся одинаково, причем надо обязательно подмазать щели в углах раствором.
24 - 26-м рядами выкладываются каналы под задвижки и перевалы (переход сверху в другой канал).
На 27-м ряду укладываются задвижки: летняя, вытяжная и зимняя.
После укладки задвижек 28—31-м рядами все каналы объединяются и отводятся к середине печи. Последними четырьмя рядами печь перекрывается.
Прорезка проемов в потолке, устройство потолочной разделки и дымовой трубы выполняются по общепринятым правилам. Топливом для этой печи могут служить дрова, уголь, брикеты.
Занимаемая ею площадь 1,05 м2; теплоотдающая поверхность 7,8 м2. Теплоотдача при одноразовой топке 4152 ккал/ч; при двухразовой топке — 6643 ккал/ч.
Схема привязки описанной печи к помещению показана на рис. 28.
Рис. 28. Схема привязки печи № 3 к помещению
Перечень необходимых материалов и приборов приведен в табл. 4.
Наименование | Равмеры,см | Количество |
Кирпич красный, шт. | 25х12х6,5 | 1200 |
Кирпич огнеупорный, шт. | 45 | |
Глина красная, м3 | — | 0,5 |
Глина обыкновенная, м3 | — | 0,1 |
Песок, м3 | — | 0,6 |
Дверка топочная | 25х22 | 1 |
Дверки поддувальные и чисточные, шт | 14х14 | 5 |
Колосниковая решетка | 25х28 | 1 |
Двухконфорочная плита | 71х41 | 1 |
Задвижки, шт | 25х20 | 3 |
Духовой шкаф | 30х30х40 | 1 |
Угловая сталь, м | 6х6 | 4 |
Подтопочный лист | 60х50 | 1 |
Таблица 4. Материалы и приборы для кладки печи №3
